Профессиональная трехфазная стационарная испытательная скамейка для испытаний электроэнергометров

Профессиональная трехфазная стационарная испытательная скамейка для испытаний электроэнергометров

НедвижимостьТри фазыИспытательная скамейка для счетчиков

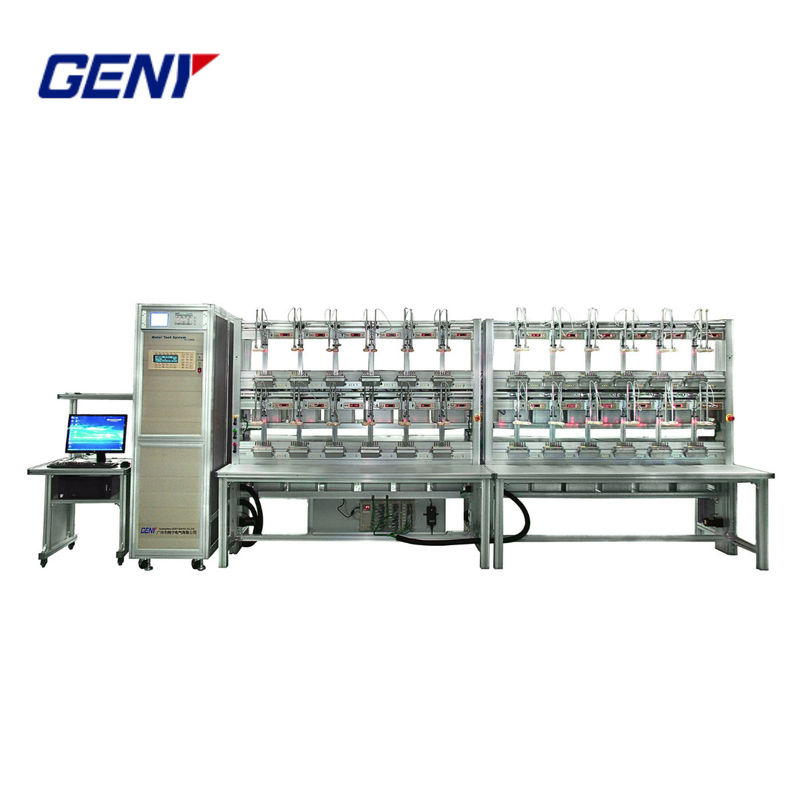

Система испытаний счетчиков YC1893D представляет собой полностью автоматическую систему испытаний для испытаний и калибровки однофазных и трехфазных счетчиков электрической энергии, которая состоит из:


• Трехфазный источник питания
• Трехфазный стандартный показатель
• Испытательные стойки для подвески счетчиков для испытаний обоих однофазных/3фазных счетчиков
• Система тестирования функции умного счетчика (фиксированное напряжение, оптический зонд, испытание управления реле и опциональная коробка управления риппле)
• Другие необходимые части
• ПК и программное обеспечение для управления всей системой


Система испытаний счетчиков YC1893D полностью соответствует стандарту IEC 60736 и подходит для испытаний счетчиков в соответствии со следующими стандартами:


• IEC 62052-11 и IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Особенности

• Система измерения может измерять механические счетчики, электронные механические счетчики и электронные счетчики путем автоматической, полуавтоматической или ручной работы.
• Материал из алюминиевого сплава, легкий, прочный и коррозионностойкий.
• Автоматическое позиционирование ротора отметки диска механического счетчика, с большей эффективностью.
• Сдвиг сканирующих голов упрощает управление.
• Полностью автоматическое выполнение следующих испытаний:
  • Испытание точности во всех четырех квадрантах (активная, реактивная и видимая энергия)
  • Повторяемость теста на ошибку
  • Испытание ползучести (испытание без нагрузки)
  • Испытание стартового тока
  • Испытание набора (испытание регистра)
  • Испытание константы метра
  • Испытание количества влияния (напряжение, дисбаланс напряжения, частота, гармоническое искажение, обратная последовательность фаз).
  • Калибровка стандартного эталонного измерителя, имеющего более низкую точность, чем используемый стандарт эталонного измерения
  • Предварительное нагревание
  • Спад и перерывы
  • Испытание однофазных счетчиков при нарушениях
  • Подгармоники по стандартам МЭК
  • Нечетные гармонии по стандартам МЭК
• Измерение различных констант в метрах синхронно.
• С функцией защиты от перегрузки, короткого напряжения и открытого тока.

Техническая спецификация

Испытательная скамейка имеет несколько позиций до 24 метров, 0,02% класса точности Трехфазная система измерений с ИКТ,с системой связи с несколькими последовательными портами для параллельной связи для испытания умных счетчиков.

• Силовое питание

• Источник питания

Структурная схема стационарного измерительного испытательного стола
