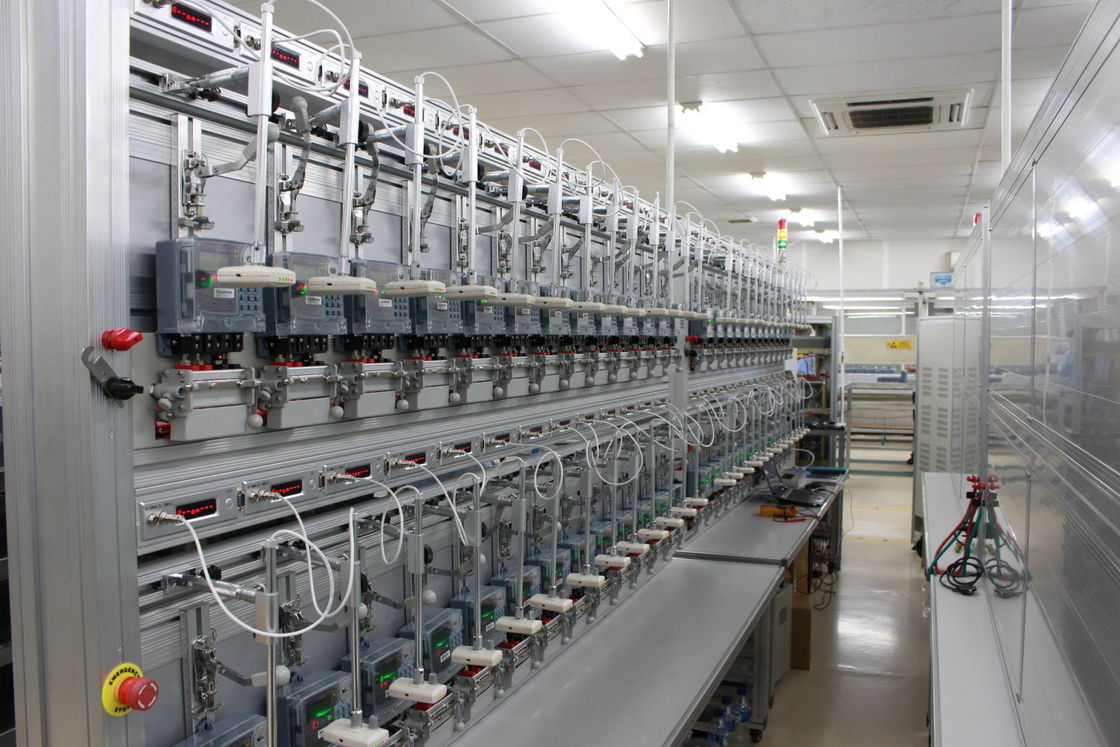

Yc1893D-24 Система испытаний трехфазных энергометров

Описание

Системы измерения GENY® используют самые передовые электронные методы измерений и модульную концепцию.объединение различных эталонных стандартов и усилителей мощности для удовлетворения потребностей клиентов в производителях счетчиков электроэнергии, электроэнергетические компании, метрологические лаборатории, отделы измерений и контроля качества, а также заводы или предприятия.

MTS представляет собой полностью автоматическую систему испытаний для калибровки и проверки трехфазных счетчиков электрической энергии, которая состоит из:

• Трехфазный статический источник питания
• Трехфазный стандартный эталонный счетчик
• Испытательная стойка для автоматической подвески измерителя
• Другие необходимые части
• ПК и программное обеспечение для управления всей системой

Системы испытания счетчиков серии YC1893D полностью соответствуют стандарту IEC 60736 и подходят для испытания счетчиков в соответствии со следующими стандартами:

• IEC 62052-11 и IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Особенности и функции

В основном MTS имеет следующие характеристики:

• Поддержка порта параллельной связи для тестирования интеллектуальных счетчиков через RS232
• Терминалы калибровки на стойке для проверки на испытательной площадке
• Костюм для калибровки/проверки трехфазных энергометров Landis+Gyr
• Испытание точности стандартного эталонного измерителя
• Предварительное нагревание
• Испытание точности согласно IEC
• Испытание без нагрузки
• Испытание стартового тока
• Повторяемость теста на ошибку
• Испытание набора (испытание регистра)
• Испытание точности электродвигателей по часовой частоте
• Испытание максимального спроса
• Испытание количества влияния, связанное с испытаниями точности (напряжение, частота, обратная последовательность фаз, дисбаланс напряжения)
• Влияние гармонических компонентов на напряжение и токовую цепь согласно IEC
• Подгармоники согласно стандартам МЭК (МЭК 62052-11 / 62053-21/22/23)
• Нечетные гармонии по стандартам МЭК (необязательно)

Настраиваемые функции:

• Функция автоматической проводки для каждой станции
• Все станции имеют автоматическое короткое замыкание
• Специальное устройство быстрого подключения QCD для счетчиков Landis+Gyr s
• Разработка программного обеспечения для ПК для испытаний ESAM

Технические данные

1. Электрическое питание

2Источник питания
