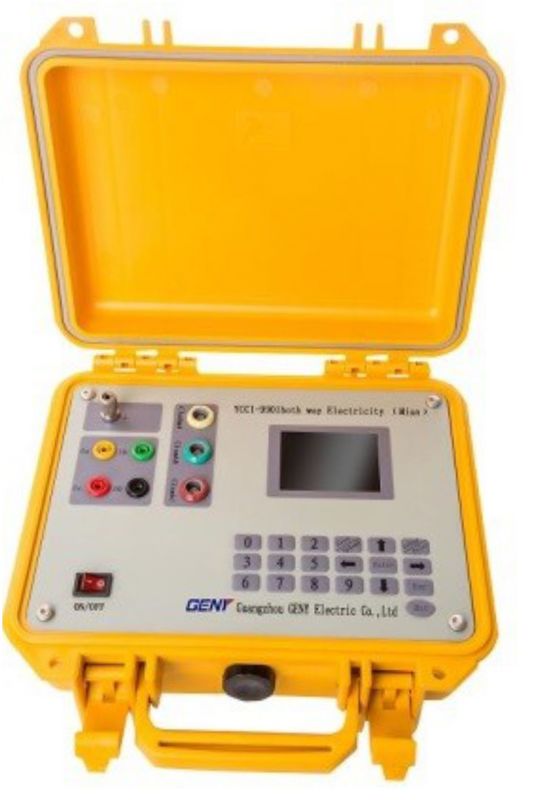

YCCl-9901 Идентификатор фазы и питателя для испытательного оборудования трансформатора

YCCl-9901 Идентификатор фазы и питателя для испытательного оборудования трансформатора

1Идентификатор фазы и питателя используется для идентификации базовой информации пользователей, такой как трансформатор пользователей, линия питания и фазы и т. Д. Он служит эффективным подходом к управлению.

2Система использует как импульсный метод, так и метод сигнала носителя линии питания для идентификации информации пользователей.без ошибочного суждения или не распознавания пользователей.

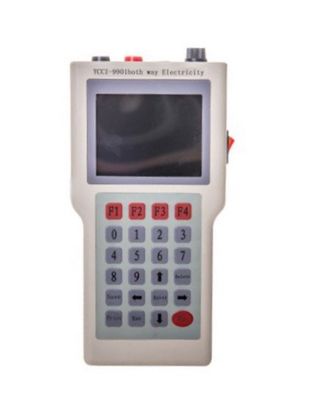

3Система состоит из устройства для испытания хоста и портативных испытательных блоков.и портативные устройства используются со стороны пользователя для идентификации информации.

Спецификации:

Особенности и функции

• Идентификационные функции для различения трансформаторов и фаз измеряемых линий.
• Определение нагрузки (количество используемых счетчиков энергии) каждой фазы трансформаторов.
• Отображать и хранить значение напряжения измеренных линий и измерять разницу напряжения между стороной трансформатора и стороной пользователя.
• Показать нечетный гармонический содержание (от 3-51st) измеренной линии, и сохранить общие гармоники.
• The host device collects pulse signal from the handheld units in the method of voltage pulse detection or by the current clamp to distinguish the phases and the distribution area where the handheld units are located.
• Определите разветвленную линию, в которой расположены ручные устройства, распределительной области, используя токовую застежку для сбора импульса.
• Используя три зажимания тока, хост отображает напряжение, ток, угол, активную мощность, реактивную мощность, коэффициент мощности и т. д., пока не используются зажиматели тока,он отображает только значение напряжения с другими параметрами, показанными как ноль.
• Для испытания ветвей доступны зажимы 500A и более крупные или катушки Роговски.
• Номер распределительной зоны может быть свободно установлен для различения испытываемых трансформаторов.
• Для испытания импульса не требуется различать направление и полярность при использовании методов подключения ручной установки или текущих методов подключения крепления хоста.

Методы применения

Хост-машина

Соедините желтые, зеленые, красные и черные провода испытательного провода с терминалами UA, UB, UC и UO в хост-машине соответственно.Другая сторона подключена к трансформатору или другому устройству питания с помощью зажимов. (Примечание: по умолчанию желтый цвет означает фазу A, зеленый - фазу B, красный - фазу C, а черный - UO).

Расширение

Используйте разъединительную сторону испытательной ручки для подключения терминала расширительной панели и зажимную сторону для подключения счетчика мощности (красный - линия фазы, а черный - линия нуля).
