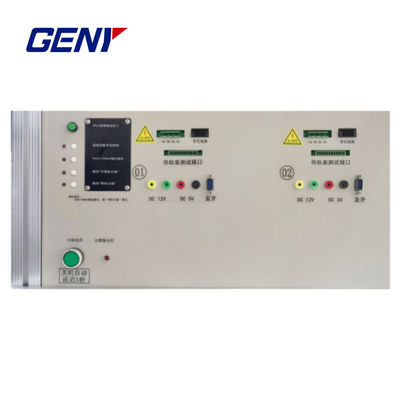

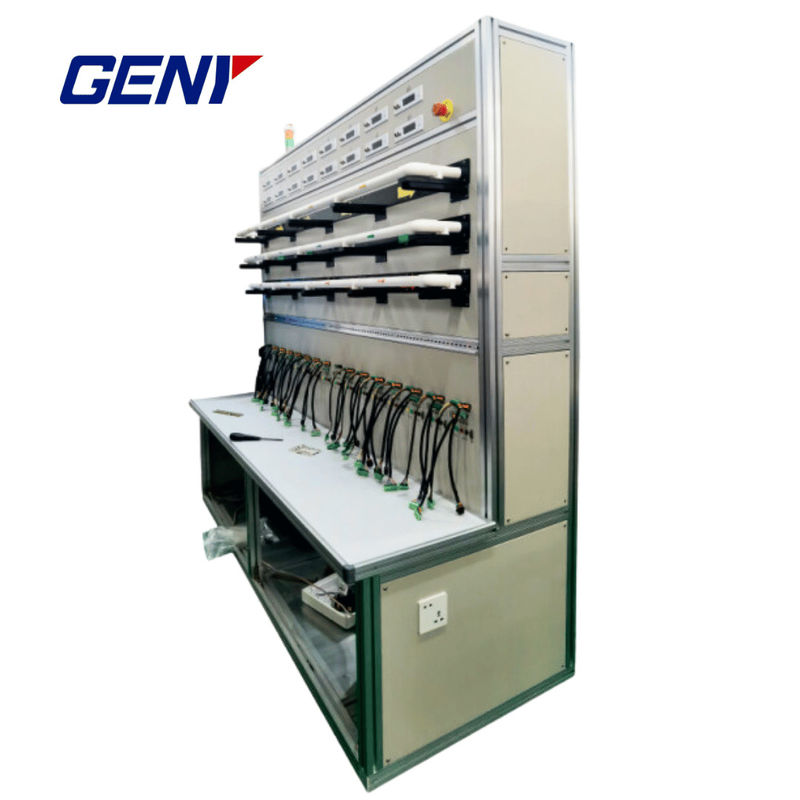

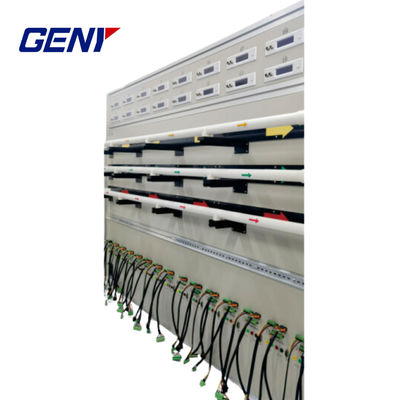

YC-1893GT Система проверки стационарных энергометров на железной дороге

YC-1893GT Система проверки стационарных энергометров на железной дороге

Характеристики устройства

• Характеристики гибкой системы
• Интерфейс RJ-45 / RS-485 / CAN
• Интерфейс связи Bluetooth-носителя / дистанционного сигнала / государственной сети
• Операция автоматической калибровки микрокомпьютера и операция ручной калибровки клавиатуры
• Гибкие настройки плана калибровки
• Различные форматы отчетов, которые могут быть изменены в соответствии с требованиями пользователя
• Протокол связи для умных счетчиков
• Функции ввода штрих-кода и сети
• Поддерживает 645, 698 протоколов связи

Технические спецификации

Уровень точности устройства: 0,05 уровень / 0,1 уровень

Выходное напряжение

• Диапазон: 3x57.7В / 3x100В / 3x220В / 3x380В
• Диапазон регулировки: 0~120% Un
• Точность регулировки: минимум 1 мВ
• Извращение формы волны: ≤ 0,3%
• Влияние фазового сдвига: < 0,1%
• Регулирование нагрузки: ≤±0,3% от полной шкалы (чистое сопротивление, индуктивное, емкое)
• Точность мониторинга: многофункциональный стандартный счетчик мониторинга

Выходной ток

• Диапазон: 3x0,02A~100A Автоматический выбор диапазона (часть источника питания, по умолчанию Imax=50A)
• 3x0.2A~500A (Through 1:10 ICT Transformation Output). Уровень точности ИКТ: 0.01.)
• Выход трансформации CT, стартовый ток: 200mA (минимум), точность стартового тока ≤ 3%
• Симулируемое выходное напряжение катушки Роговски: 0,16mV-400mV (соответствует вводу рельсометра 0,2A ~ 500A)
• Диапазон регулировки: 0~120%
• Точность регулировки: минимум 0,1 мА (часть источника питания)
• Извращение формы волны: ≤ 0,3%
• Влияние фазового сдвига: < 0,1%
• Регулирование нагрузки: ≤±0,3% от полной шкалы (чистое сопротивление, индуктивное, емкое)
• Точность мониторинга: многофункциональный стандартный счетчик мониторинга

Фаза выпуска

• Диапазон регулировки: 0,01°~360°
• Точность регулировки: минимум 0,01°
• Регулирование нагрузки: <±0,3°
• Точность мониторинга: многофункциональный стандартный счетчик мониторинга

Частота выхода

• Диапазон регулировки: 45000 Гц ~ 65000 Гц
• Точность регулировки: минимум 0,001 Гц
• Регулирование нагрузки: < ± 0,1%
• Точность мониторинга: многофункциональный стандартный счетчик мониторинга

Симетрия выходной мощности

• Если устройство указывает (или устанавливает по умолчанию) симметрию, фактическая выходная симметрия не должна превышать спецификации в таблице 3-3.

Стабильность выходной мощности

• После того, как устройство достигает теплоустойчивого состояния, в пределах указанного диапазона выходной нагрузки, стабильность выходной мощности Py не должна превышать спецификации в таблице 3-4.

(Таблица 3-3)

(Таблица 3-4)

Сигнал времени

• Модульный частотный счетчик, частота выхода 625 кГц
• Частота внутреннего кристаллического осциллятора ≤0,4x10^-6, годовая стабильность ≤0,1x10^-6
• (Выше приведены настройки по умолчанию, для других параметров производительности и функций, пожалуйста, свяжитесь с нашей компанией для настройки)
