Испытательная скамейка стационарного счетчика

Система испытаний трехфазных стержней с закрытыми связями

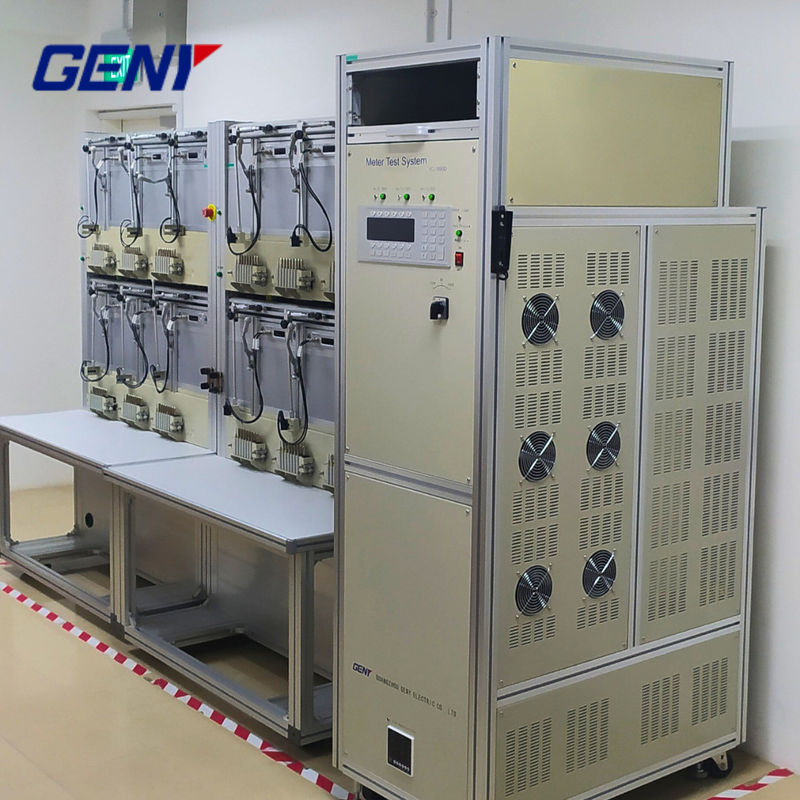

Система испытаний трехфазных стержней с закрытыми связями

Наименование марки:	GENY
Номер модели:	YC-1893D-ICT
Условия оплаты:	L/C, T/T, D/P
Способность к поставкам:	100/год

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

КНР

Сертификация:

ISO, CE

Модель No.:

YC1893D-ICT

Дисплей:

Цифровые

Установка:

Соединенное сразу

Использование:

Многофункциональный счетчик энергии, Ватт-часовой счетчик, счетчик для промышленности и домашнего ис

Электрическое оборудование:

Трехфазный Трехпроводной

Теория:

Электронный метр

Соединение метра силы:

Терминал

Измеренный сигнал:

Пик пульса

Тип:

Счетчик энергии

Настраиваемый:

Настраиваемый

Торговая марка:

ГЕНИ

Транспортный пакет:

Коробка из фанеры

Спецификация:

12.4CBM

Производство:

КНР

Код СС:

9030849000

Порт:

Гуанчжоу, Китай

Поставка способности:

100/год

Выделить:

Система испытаний с счетчиком с закрытыми связями

система испытаний трехфазных счетчиков

Характер продукции

Система испытаний трехфазных стержней с закрытыми связями

Спецификации

Класс точности: 0.05
Легко калибровочные I-P замкнутые линковые счетчики с изолированным трансформатором тока ((ICT)

Техническая спецификация.	YC1893D-ICT-6	YC1893D-ICT-12	YC1893D-ICT-24	YC1893D-ICT-48
Количество позиций счетчиков, оборудованных ИКТ	6	12	24	48
Класс точности ИКТ	00,05 на 0.01
Точность	0.05
Источник питания	YCS-103-250	YCS-103-600	YCS-103-1200	YCS-103-2500
Стандартный метр	SZ03A-K6 / SZ03A-K8 (соответствует требованиям)
Глава сканирования	Серия YCG-S
Напряжение
Выходное испытательное напряжение (фазно-нейтральное)	3x ((24V ~ 288V) ((или на заказ)
Мощность выходного напряжения	Максимум 3x100ВА	Максимально 3x250ВА	Макс. Макс. 3x500ВА	Макс. Макс. 3x1000ВА
Резолюция	Лучше 0,01% от полномасштабного значения диапазона
Настройка точности	Лучше 0,05% при окончательном диапазоне
Стабильность	Лучше 0,005% /ч (время интеграции 150 с)
Регулирование нагрузки от 0 до максимальной нагрузки	Лучше 0,01%
Фактор искажения	Лучше 0,3% для линейного сопротивления нагрузки
Гармоническая	2 ~ 21 свободно программируемый
Текущий
Испытательный выходный ток	3x ((1mA~100A)
Мощность выходного тока	Максимум 3x150ВА	Максимально 3x350ВА	Максимально 3x750VA	Максимально 3x1500VA
Резолюция	Лучше 0,01% от полномасштабного значения диапазона
Настройка точности	Лучше 0,05% при окончательном диапазоне
Стабильность	Лучше 0,005% /ч (время интеграции 150 с)
Регулирование нагрузки от 0 до максимальной нагрузки	Лучше 0,01%
Фактор искажения	Лучше 0,3% для линейного сопротивления нагрузки
Гармоническая	2 ~ 21 свободно программируемый
Угол фазы
Диапазон	0~3600
Резолюция	0.01⁰
Настройка точности	0.1⁰
Частота
Диапазон	45 Hz ~ 65 Hz
Резолюция	00,01 Гц
Отображение ошибки
Тип отображения ошибок	Красный светодиод
Разрешение отображения ошибок	8 цифр
Прочие
Подача напряжения	3x220/380V±10% ((или на заказ) 50/60 Гц ± 2 Гц
Температура окружающей среды	-10°C~+40°C
Относительная влажность	35% ~ 85%

Описание

Установка ИКТ на каждом месте измерения для испытания трехфазных счетчиков с закрытыми соединениями между цепями измерения тока и напряжения (ссылки I-P).
Система испытаний счетчиков может измерять механические, электромеханические и электронные счетчики с помощью автоматической, полуавтоматической или ручной работы.
Измерители под испытанием: 3P4W, 3P3W, 1P2W.
Режимы испытаний: активная мощность, реактивная мощность, перекрестная реактивная мощность.
Одновременно измеряйте счетчики с одинаковыми характеристиками, но с разными постоянными.
Автоматическое расположение марки ротора на диске механического счетчика для повышения эффективности.
Проводим запускные и пробежные испытания.
Обладает функциями защиты от перегрузки, коротких токов напряжения и открытых токовых цепей.
Синхронизированное движение сканирующих голов упрощает управление.
Сделан из алюминиевого сплава, который легкий, прочный и коррозионностойкий.
Программное обеспечение для тестирования совместимо с дружественными операционными системами Windows 2000/XP/7/8/10 и включает функциональные модули для всех типов современных счетчиков энергии, позволяющие проводить тесты, такие как ошибки, гармонические,спрос, и влияние тесты.
