SZ-03A-K8 Трехфазный стандартный счетчик

SZ-03A-K8 Трехфазный стандартный счетчик

Наименование марки:	GENY
Номер модели:	SZ-03A-K8
Условия оплаты:	L/C, T/T, D/P
Способность к поставкам:	100/год

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

китайский

Сертификация:

ISO, CE

Документ:

Модель No.:

SZ-03A-K8

Ряд напряжения тока теста:

5V-480V

Ряд теста настоящий:

10mA-120A

Операционная температура:

-10°C -+40°C

Поставка способности:

100/год

Выделить:

Стационарное стандартное измерительное устройство

Усовершенствованное устройство измерения электрических параметров

SZ-03A-K8 Стационарный эталонный стандарт

Характер продукции

SZ-03A-K8 Трехфазный стандартный счетчик

Параметры продукта

Условия и требования к применению
Экология		Потребность в энергии		Безопасность
Операционная температура	Влажность	Высота	Напряжение	Класс IP	Соответствие
-10°C -+40°C	45% - 75%	< 2500 м	220В±10%,50/60Гц±2Гц	IP30	Соответствие СЕ

Тип	SZ-03A-K8
Испытательное напряжение
Диапазон	5V-480V
Ошибка	± 0,02% ((5V-480V)
Дисплейный диапазон	5.000000V-480,000V
Испытательный ток
Диапазон	10mA-120A
Ошибка	± 0,02% ((50mA-120A) ± 0,05% ((10mA-50mA)
Дисплейный диапазон	1.000000A-120.0000A
Ошибка измерения мощности
Активная мощность	± 0,02% ((50mA-120A)
Реактивная мощность	± 0,05% ((50mA-120A)
Очевидная мощь	± 0,05% ((50mA-120A)
Угол фазы
Диапазон	0°-360°
Ошибка	± 0,05°
Дисплейный диапазон	0.000001°--359.9999°
Частота
Диапазон	45-65 Гц
Дисплейный диапазон	45.000-65.000
Выходный импульс
Выход высокочастотный ((CH)	1x109 ((0A-1A)
	1x108 ((1A-10A)
	1x107 ((10A-120A)
Выход на низкой частоте ((CL)	2х10-5хCH
Соотношение импульсов	1:01
Уровень выпуска	5В
Ввод импульса
Уровень ввода	24 В
Частота ввода	500 Гц (макс.)
Размеры ((WxHxD) ((мм)	432х131х470
Масса ((kg)	16

Общее введение

Трехфазный стандартный счетчик серии SZ-03A-K8 использует такие устойчивые технологии, как высокоскоростной DSP, CPLD, MCU и ADC с самокалибровкой и т. Д. Таким образом,Измеритель может взять образцы сигналов переменного тока на высокой скорости и обрабатывать их специальной цифровой арифметикойВсе это делает структуру счетчика простой и измеряет 0.02% точности относительной ошибки.

Особенности

1.Высокая точность

Ошибка измерения трехфазного напряжения, тока, мощности и электрической энергии ≤ ± 0,02%

2Широкий диапазон измерений

Напряжение от 5 до 480 В

Ток от 10mA до 160A

3.Многопараметрические измерения

Испытание трехфазного напряжения, тока, мощности, электрической энергии, коэффициента мощности, фазы и частоты

синхронно

4.Многорежимные измерения

Три фазы четыре провода (3P4W) и три фазы три провода (3P3W) активны

Трехфазные четыре провода (3P4W) и трехфазные три провода (3P3W) реактивные

Три фазы четыре провода (3P4W) & три фазы три провода (3P3W) видимые

Трехфазные четыре провода (3P4W) и трехфазные три провода (3P3W) с перекрестным соединением

Активный однофазный 2-фазный провод (1P2W)

Реактивный однофазный 2-фазный провод (1P2W)

Однофазный двухпровод (1P2W) видимый

5.Гармоническое измерение и анализ

Испытание фактора искажения формы волны и содержания 2-й-21 гармонии и отображение диаграммы с штангой.

6- Проверьте испытательную скамейку.

Измерение асимметрии напряжения, тока и фазы в каждой фазе и стабильности мощности.

7.Волнообразное отображение

Покажите напряжение и форму волны синхронно.

8- Идеальный стандартный счетчик.

Константа импульса энергии может устанавливаться автоматически или вручную, рассчитывая и отображая ошибку и стандартное отклонение испытываемого счетчика;имеет функцию суммирования величины электричества,мощность включается/выключается может управляться ручным или внешним синхронным импульсом

9.Калибровка программного обеспечения

С помощью программного обеспечения можно калибровать полный диапазон и фазовый угол для повышения надежности и

эффективность

10Сильная коммуникационная функция

Существует два порта связи RS-232, может быть подключен к ПК и тестовой скамье, реализуя автоматическое измерение и калибровку

11.Удобный интерфейс

Большой и четкий ЖК-дисплей, может отображать большую информацию

12Удобная работа.

Прямое управление одним ключом

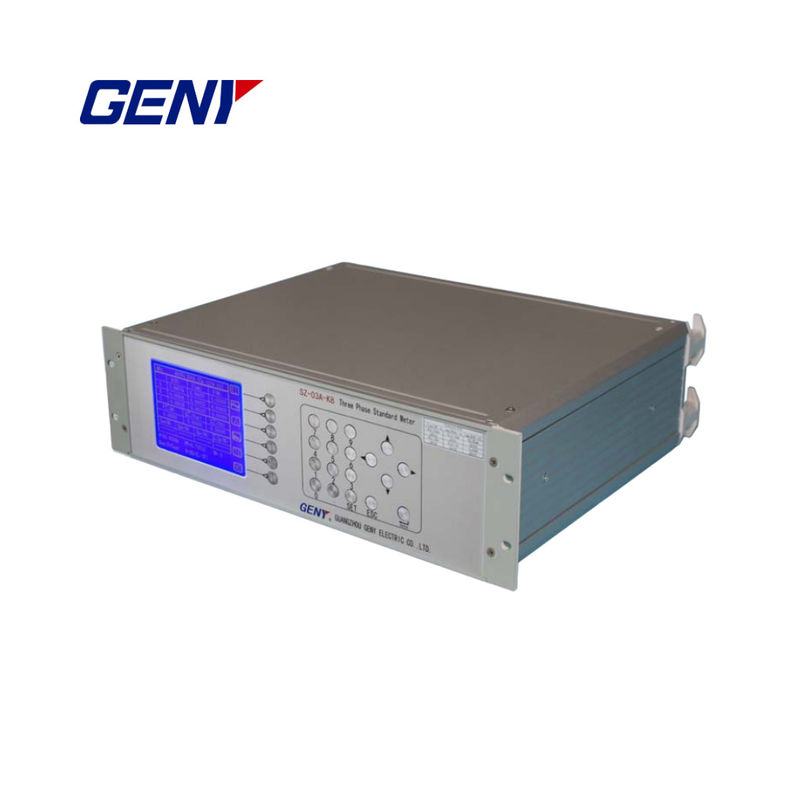

SZ-03A-K8 Трехфазный стандартный счетчик 1

SZ-03A-K8 Трехфазный стандартный счетчик 2

SZ-03A-K8 Трехфазный стандартный счетчик 3
