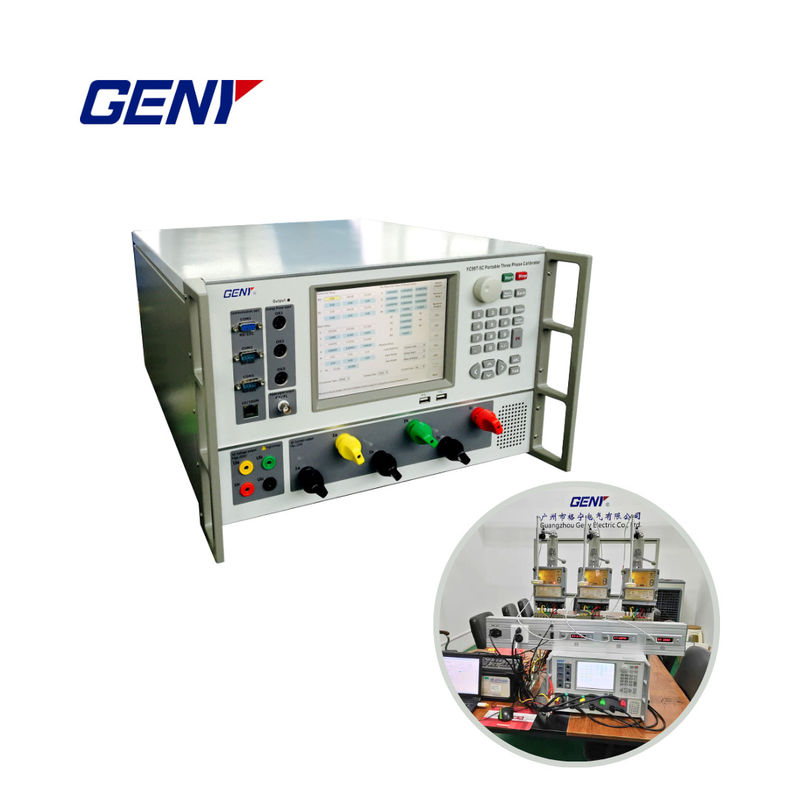

YC99T-5C/3C портативный трехфазный калибратор

2.Тип калибровочного счетчика

• Пользователь счетчиков может калибровывать в том числе: однофазный счетчик активной энергии, трехфазный
• трехпроводной активный энергометр, трехфазный трехпроводной композитный счетчик, трехфазный
• четырехпроводный счетчик активной энергии, трехфазный четырехпроводный композитный счетчик, трехфазный трехпроводный
• Синус-реактивный энергометр, трехфазный четырехпроводной синус-реактивный энергометр, два элемента
• 60° реактивный энергометр, два элемента 90° реактивный энергометр и три элемента
• 90 градусов, счетчик энергии.

3Технические характеристики

Выходное напряжение переменного тока

• диапазон выходной напряженности переменного тока YC99T-3C: 100V, 220V, 380V, 660V;
• YC99T-5C диапазон выходной напряженности переменного тока: 100V, 220V, 380V;
• Диапазон регулировки: ((0?? 120%) %RG,RG - диапазон, тот же, что и ниже;
• Степень корректировки: 0,01%RG,0.1%RG,1%RG,10%RG являются необязательными;
• Стабильность: 0,01%/2 мин.
• Извращение: ≤ 0,2% (некапациентная нагрузка)
• Максимальная выходная нагрузка: 20 ВА/фаза;
• Точность измерения: 0,05%RG;

Выходной ток переменного тока

• диапазон выхода тока переменного тока YC99T-3C: 50mA, 200mA, 1A, 5A, 16.667A, 50A;
• 2 диапазон выхода тока переменного тока YC99T-5C: 50mA, 200mA, 1A, 5A, 20A, 100A;
• Примечание: при выходе тока более 60 А при передаче 100 А время выхода должно быть менее 30 мин.
• Диапазон корректировки: (0 ≈ 120%) %RG,RG - диапазон, тот же, что и ниже;
• Степень корректировки: 0,01%RG,0.1%RG,1%RG,10%RG являются необязательными;
• Стабильность: 0,01%/2 мин;
• Извращение: ≤ 0,2% (не емкостная нагрузка);
• Максимальная выходная мощность YC99T-3C. Нагрузка: 60VA (50A передачи, 120% выходной мощности);
• Максимальная выходная мощность YC99T-5C. Нагрузка: 120VA (100A передачи, 120% выходной мощности);
• Точность измерений: 0,05%RG;

• Стабильность выходной мощности: 0,01%RG/2min;
• Точность измерения активной и реактивной мощности: 0,05%RG;

Выход фазы

• Устройство регулировки выхода: 0°~360°;
• Степень регулировки выхода: 10°, 1°, 0,1°, 0,01° являются необязательными.
• Разрешение: 0,01°;
• Точность измерения: 0,05°.

Выходной коэффициент мощности

• Диапазон регулировки: -1 ~ 0 ~ +1;
• Разрешение измерения: 0.0001;
• Точность измерения: 0.0005;

Выходная частота

• Диапазон регулировки: 40 Hz ~ 70 Hz;
• Степень регулировки выхода: 1 Hz, 0,1 Hz, 0,01 Hz, 0,001 Hz являются необязательными.
• Разрешение: 0,001 Гц;
• Точность: 0,002 Гц.

Гармоническая установка

• Harmonic times: 2 ~ 63 раза;
• Содержание гармонии: 0~40%;
• Гармоническая фаза: 0°~359.99°;
• Ошибка гармонической настройки: 2 ~ 31 раз: ≤±0,1%, 32 ~ 63 раз: ≤±0,2%

Измерение энергетической ошибки

Стандартные технические показатели кварцевого осциллятора

• Точность частоты: ±0,5ppm, заводская калибровка (25°C);
• Стабильность частоты: ±0,1ppm, -20°C+70°C;

4Общие технические характеристики
