Трехфазный портативный испытательный стенд для счетчиков электроэнергии YC-98S1H

Трехфазный портативный испытательный стенд для счетчиков электроэнергии YC-98S1H

Наименование марки:	GENY
Номер модели:	YC-98S1H
Условия оплаты:	L/C,T/T

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO 14001

Модель No.:

YC-98S1H

Ряд напряжения тока теста:

0~440В

Диапазон испытательного тока (прямой режим):

0.001~12А

Диапазон фазового угла:

-180°~180°

Диапазон частот:

45 ~ 65 Гц

Техническая особенность:

Способен проводить трехфазные КТ-тесты

Выделить:

Портативный испытательный стенд для счетчиков электроэнергии

Трехфазный испытательный стенд для счетчиков электроэнергии

Характер продукции

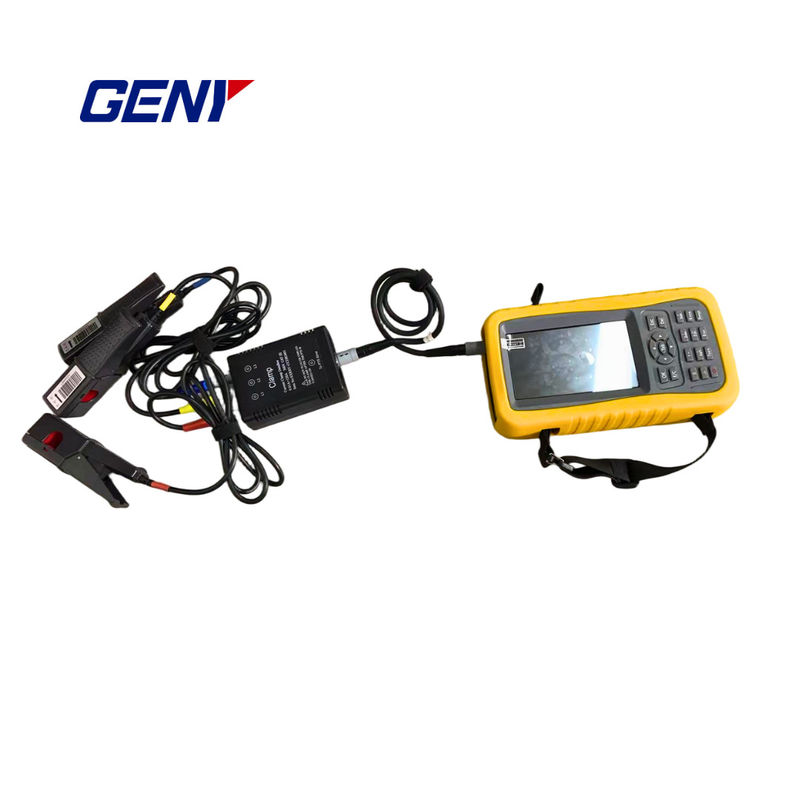

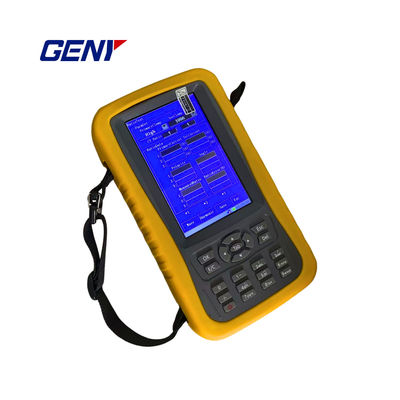

Набор испытаний портативных энергометров YC-98S1H

Особенности и функции

■ Измерение ошибок электрических счетчиков на месте

■ Класс точности 0,05 в режиме прямого действия

■ Измерение тока с помощью зажимов переменного тока от 5A до 2000A

■ Гармоники до 51 st

■ Измерение нагрузки для CT/PT

■ Измерение соотношения CT/PT

■ Измерение соотношения для высоковольтного КТ до 35 КВ (необязательно)

■ 5-дюймовый TFT сенсорный LCD

■ Электрическое питание через внешнее питание, испытательное напряжение или аккумулятор

■ ручной тип с весом 0,9 кг

■ способен проводить трехфазные КТ-тесты

Спецификации

Условия и требования к применению
Экология			Безопасность
Операционная температура	Относительная влажность	Высота	Класс IP	Соответствие
-25°C-45°C	40% - 95%	< 2500 м	51	ВЭК
Модель		YC-98S1		YC-98S1H
Испытательное напряжение
Диапазон		30-480 В		0-440 В
Ошибка		± 0,05%		± 0,05%
Гармоники		2-е - 51-е		2-е - 51-е
Испытательный ток
Диапазон (прямой режим)		0.025-12А		0.001-12A
Ошибка (прямой режим)		± 0,05%		± 0,05%
Диапазон (100A сцепление - на CT)		0.5-120А		0.1-120А
Ошибка (100A Сцепка - на КТ)		± 0,2%		± 0,2%
Гармоники		2-е - 51-е		2-е - 51-е
Ошибка измерения мощности/энергии
Активный (прямой режим)		± 0,05%		± 0,05%
Активный (100A сцепление - на КТ)		± 0,2%		± 0,1%
Реактивный (прямой режим)		± 0,1%		± 0,1%
Реактивный (100A сцепление - на CT)		± 0,5%		± 0,5%
Другие ошибки
Измерение соотношения		± 0,5%		± 0,5%
Влияние напряжения		< ± 0,01%		< ± 0,01%
Влияние частоты		< ± 0,01%		< ± 0,01%
Влияние температуры		< ± 0,01%/°C		< ± 0,01%/°C
Влияние на точность в течение суток		< ± 0,01%		< ± 0,01%
Гармоническое влияние		< ± 0,01%		< ± 0,01%
Угол фазы
Диапазон		-180° - 180°		-180° - 180°
Ошибка		< ± 0,1°		< ± 0,1°
Частота
Диапазон		45 - 65 Гц		45 - 65 Гц
Ошибка		± 0,01 Гц		± 0,01 Гц
Выпуск импульса
Высокая частота (прямой режим)		10,8х10^5 PKWh		1.2x10^5 PKWh
Низкая частота (прямой режим)		360000P/ ((kWh,kvarh,kVAh)		2400P/(kWh,kvarh,kVAh)
Соотношение импульсов		1:01		1:01
Уровень выпуска		5В		5В
Ввод импульса
Канал ввода		2		2
Уровень ввода		5 - 10 В		5 - 10 В
Частота ввода		Максимально 5 кГц.		Максимально 5 кГц.
Прочие
Силовое питание		Внешнее питание, испытательное напряжение или батарея		Внешнее питание, испытательное напряжение или батарея
Дисплей		7" TFT сенсорный экран		5" TFT сенсорный экран
Размер (мм)		245х150х50		210×110×52
Масса (кг)		2		0.9
