Система испытаний стационарных счетчиков

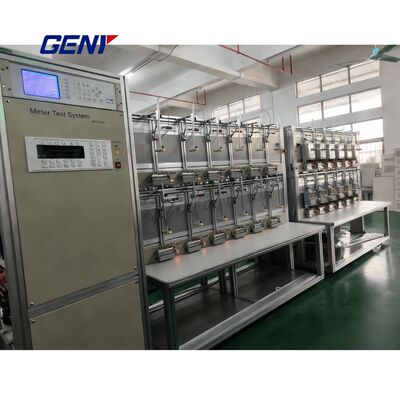

Класс точности 0,05 Система испытаний полифазового счетчика с испытательной стойкой для конструкции из алюминиевого сплава

Наименование марки:	GENY
Номер модели:	YC-1891D
МОК:	1 шт.
цена:	Подлежит обсуждению
Условия оплаты:	Л/К, Т/Т, Д/П
Способность к поставкам:	100/год

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO, CE

Документ:

Catalogue——Meter Test S...m..pdf

метр стандарта ссылки:

SZ03A-K8 (соответствует требованиям)

Источник питания:

YCS-103-250, YCS-103-600, YCS-103-1200, YCS-103-2500

Глава сканирования:

Серия YCG-S

Упаковывая детали:

фанерный корпус

Поставка способности:

100/год

Выделить:

0.05 точный полифазный счетчик

Система испытаний алюминиевых сплавов

стационарная полифазная испытательная стойка

Характер продукции

Система испытаний полифазомера класса точности 0,05

Высокоточная система испытаний полифазных счетчиков, оснащенная испытательной стойкой из алюминиевого сплава для повышенной долговечности и производительности в промышленных приложениях измерения.

Технические спецификации

Спецификации напряжения
Выходное испытательное напряжение (фазно-нейтральное)	3x ((24V ~ 288V) (или на заказ)
Мощность выходного напряжения	Макс. до 3x500ВА
Резолюция	Лучше 0,01% от полномасштабного значения диапазона
Настройка точности	Лучше 0,05% при окончательном диапазоне
Стабильность	Лучше 0,005% /ч (время интеграции 150 с)
Регулирование нагрузки от 0 до максимальной нагрузки	Лучше 0,01%
Фактор искажения	Лучше 0,3% для линейного сопротивления нагрузки
Гармоническая	2 ~ 21 свободно программируемый

Текущие спецификации
Испытательный выходный ток	3x ((1mA~100A)
Мощность выходного тока	Макс. 3x150VA. Макс. 3x350VA. Макс. 3x750VA. Макс. 3x1500VA.
Резолюция	Лучше 0,01% от полномасштабного значения диапазона
Настройка точности	Лучше 0,05% при окончательном диапазоне
Стабильность	Лучше 0,005% /ч (время интеграции 150 с)
Регулирование нагрузки от 0 до максимальной нагрузки	Лучше 0,01%
Фактор искажения	Лучше 0,3% для линейного сопротивления нагрузки
Гармоническая	2 ~ 21 свободно программируемый

Дополнительные спецификации
Диапазон фазового угла	0-360°
Разрешение фазового угла	00,01°
Точность настройки фазового угла	0.1°
Диапазон частот	45 Hz ~ 65 Hz
Разрешение частоты	00,01 Гц
Тип отображения ошибок	Красный светодиод
Ошибка разрешения отображения	8 цифр
Подача напряжения	3x220/380В±10% (или настройка) 50/60Гц ±2Гц
Температура окружающей среды	-10°C~+40°C
Относительная влажность	35% ~ 90%

Стандартные функции

Установка ИКТ в каждом положении счетчика для испытаний трехфазных счетчиков с закрытыми связями между цепями измерения тока и напряжения
Возможность испытания механических, электронных механических и электронных счетчиков с автоматической, полуавтоматической или ручной эксплуатацией
Совместима с испытываемыми приборами 3P4W, 3P3W и 1P2W
Режимы испытаний: активная мощность, реактивная мощность, перекрестная реактивная мощность
Одновременное измерение счетчиков с одинаковыми спецификациями, но с разными постоянными счетчиков
Автоматическая маркировка диска ротора для механических счетчиков с повышенной эффективностью
Возможности испытаний запуска и ползания
Функции защиты от перегрузки, короткого напряжения и открытого тока
Главы сканирования для упрощенного управления
Конструкция из алюминиевого сплава для легкой, прочной и коррозионно устойчивой работы
Программное обеспечение для тестирования совместимое с Windows (2000/XP/7/8/10) с комплексными функциональными модулями для тестирования ошибок, гармонического тестирования, тестирования спроса и тестирования влияния

Специальные функции

Испытание активной, реактивной и обратной ошибок
SW-5D точный источник отсчета времени для ежедневного тестирования ошибок в времени энергомера
Испытание связи и калибровка времени с помощью динамика
Постоянная проверка (пересчет импульсов, время, испытание ошибки показания спроса)
Испытание ошибок переключения времени, периода потребления и индикации потребления
Испытание комбинации указания в регистре и ошибок в регистре
Испытания реактивной мощности в четырех квадрантах
Испытание потребления энергии (необязательно)
Подключение к петле напряжения и тока для измеряемого счетчика (необязательно)
Испытание наклона (необязательно)
Проверка счетчика предоплаты (необязательно)

Спецификации изолированного трансформатора тока (ИКТ)

Текущий диапазон	3×(10mA - 120A)
Точность	0.05 (100mA - 120A)
Соотношение	11:1 (первичный ток = вторичный ток)
Диапазон частот	45 - 65 Гц
Диапазон выходной нагрузки	3×0,6В (максимум)
Выходная мощность	3×60ВА (максимум)
Порт связи	RS-485
Электрическое питание	+/- 12 ВДС
Потребление энергии	20 ВА (максимум)
Операционная температура	-10°C... +50°C
Температура хранения	-20°C... +60°C
Размер (H × W × D)	290 мм × 275 мм × 296 мм
Вес	примерно 17 кг
