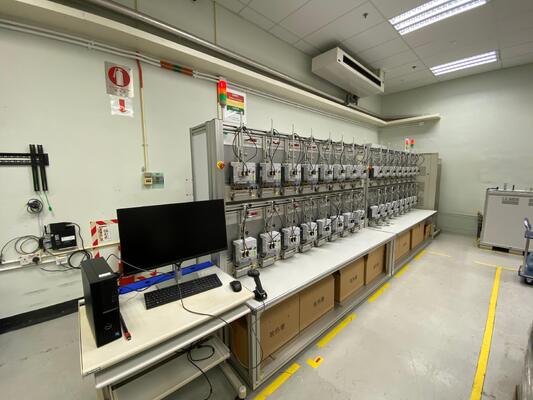

Система испытаний трехфазных умных счетчиков YC1893D

32 позиции. 160А. Класс 0.02

Разработан для коммунальных, лабораторных и производственных применений умных счетчиков

Система испытаний трехфазных интеллектуальных счетчиков GENY YC1893D представляет собой высокоточное автоматизированное решение, предназначенное для испытаний и калибровки однофазных и трехфазных энергометров.Поддержка 32 испытательных положений, токовой выходной мощностью до 160 А и точностью класса 0,02, система идеально подходит для коммунальных предприятий, производителей счетчиков, метрологических лабораторий и учреждений по контролю качества.

С интегрированными изоляционными ток-трансформаторами (ИКТ) YC1893D также может тестировать замкнутые линковые / IP-линковые счетчики, что делает его надежной платформой для современных приложений умных счетчиков.

Обзор продукции

YC1893D сочетает в себе трехфазный статический источник питания, стандартный стандартный счетчик, многопозиционный тестовый стенд, модули связи умных счетчиков, оптические зонды, устройства быстрого подключения QCD,и ПК программного обеспечения управления в полной платформе тестирования.

Режимы работы системы

Автоматическая работа
Полуавтоматическая работа
Ручная работа

Подходящие применения

Испытания умных счетчиков
Проверка точности
Калибровка
Функциональное испытание
Проверка партий
Приложения для считывателей с закрытым звеном

Основные преимущества

Параллельное испытание на 32 позициях

Две стойки с 16 позициями каждая
Высокоэффективное тестирование партий
Идеально подходит для коммунальных и производственных условий

Выходной ток до 160 А

Подходит для испытаний высокоточных счетчиков
Поддерживает широкий спектр спецификаций счетчиков
Проектированы для требований полевых и лабораторных

Класс 0.02 Точность

Высокоточный стандартный эталонный измеритель
Стабильная производительность и повторяемые показатели
Подходит для калибровки и проверки

Испытания с помощью ИКТ с помощью счётчиков с закрытой связью

Изолированные и безпотенциальные сигналы тока
Поддерживает IP-ссылки / закрытые счетчики пути тока
Расширяет совместимость за пределами обычных испытательных стендов

Умный счетчик связи готов

Поддержка оптического зонда
Интерфейсы связи RS232 / RS485
Многопортовое серийное расширение для параллельной связи

Умение проводить испытания на соответствие требованиям IEC

Подходит для испытаний на счетчиках согласно:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

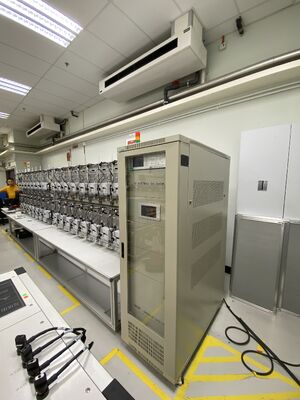

Основные компоненты системы

Система YC1893D включает:

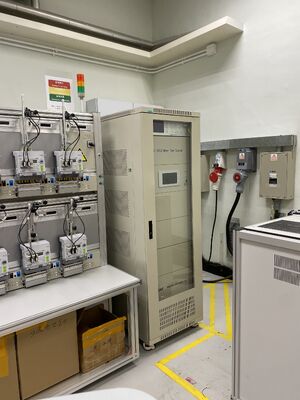

Трехфазный статический источник питания
Трехфазный стандартный эталонный счетчик
Испытательная стойка для 32-позиционного счетчика
Система тестирования функции умных счетчиков
Оптические зонды
Сканные головки
Устройства быстрого соединения (QCD)
Изолирующие трансформаторы тока (ИКТ)
Программное обеспечение для ПК и управления
Модули серийной связи

Функции испытания

Система может автоматически выполнять следующие испытания:

Испытание базовой ошибки
Испытание точности во всех четырех квадрантах
Испытание повторяемости
Испытание ползучести (испытание без нагрузки)
Испытание стартового тока
Испытание регистра

Испытание количества влияния
Изменение напряжения
Неравновесие напряжения
Изменение частоты
Гармоническое искажение
Схема обратной фазы

Испытание энергии движения вперед и назад
Подгармоническое испытание
Нечетный гармонический тест
Одновременное испытание различных констант счетчика
Калибровка эталонных стандартов низкой точности

Технические спецификации

Параметры источника питания

Параметр	Спецификация
Напряжение
Выходное испытательное напряжение (фазно-нейтральное)	3*(5 ~ 456 В)
Мощность выходного напряжения	3*1000ВА/220В
Резолюция	Лучше 0,01% от полномасштабного значения диапазона
Настройка точности	Лучше 0,05% при окончательном диапазоне
Стабильность	Лучше 0,005%/ч (время интеграции 150 с)
Регулирование нагрузки от 0 до максимальной нагрузки	< 0,01%
Фактор искажения	< 0,3% для линейного сопротивления нагрузки
Гармоники	2 ~ 51 свободнопрограммируемый
Текущий
Испытательный выходный ток	3* (1 мА ~ 10 мА / 10 мА ~ 160 А)
Мощность выходного тока	3*2600ВА/160А
Угол фазы
Диапазон фазового угла	0 ~ 360°
Разрешение фазового угла	00,01°
Точность настройки фазового угла	0.1°
Частота
Диапазон частот	45 Hz ~ 65 Hz
Разрешение частоты	00,01 Гц

Справочный стандартный метр

Система совместима с:

GENY SZ-03A-K8F
ZERA EPZ-303

Ключевые особенности

Диапазон напряжения: от 5 до 480 В
Диапазон тока: от 10mA до 160A
Ошибка напряжения, тока, мощности и энергии: ≤ ±0,02%
Поддерживает несколько режимов проводки
Поддерживает гармонический анализ
Поддерживает отображение формы волны
Поддерживает проверку на испытательной площадке

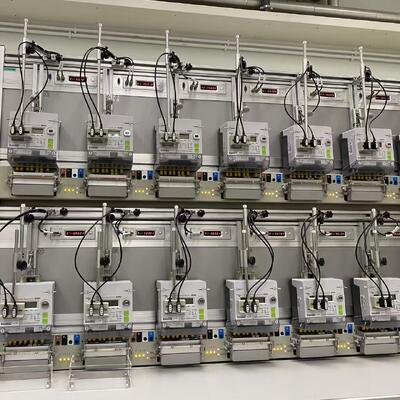

Конструкция испытательной стойки

Характеристики стойки

Изготовление из алюминиевых сплавов
Легкий, прочный и не коррозионный
16 позиций на стойку, 32 позиции в общей сложности
На колесах для облегчения передвижения

Размеры одной стойки

2426 мм (W) * 900 мм (D) * 1865 мм (H)

Каждое место измерения (MUT) включает

Устройство быстрого подключения QCD
Глава сканирования
Оптический зонд
Ошибка светодиодного дисплея и ввода
Соединительный узел MUT

Устройство быстрого соединителя QCD

QCD предназначен для гибких испытаний однофазных и трехфазных счетчиков.

Особенности

Спринг-загруженные токовые булавы для уменьшения напряжения на терминале
Минимальная ширина булавки до 11 мм
Регулируемое движение штифтового ряда
Пинны тока, подходящие для длительной работы 160A
Легко снимаемые наконечные булавки
Поддерживает счетчики LT-CT
Приспособлен к специальным терминальным конструкциям, таким как Z-образные терминалы Landis+Gyr

Коммуникация с умными счетчиками

Оптический зонд

Соответствует стандарту IEC 62056-21
Поддерживает ANSI C12.18
Инфракрасный оптический интерфейс
RS232 интегрированный разъем DB9
Максимальная скорость передачи сигналов: 38400 bps
Магнитное крепление
Длина кабеля: 1,5 м

Расширение серийной связи

Система использует серийную связь с несколькими портами для поддержки параллельной связи на расстоянии до 32 метров.что делает его подходящим для тестирования функций умных счетчиков и сбора данных в условиях серийной работы.

Заявления

Коммунальные компании

Производители счетчиков

Метрологические лаборатории

Департаменты по контролю качества

Лаборатории калибровки

НИОКР и испытания производства умных счетчиков

Почему выбрать GENY

Специализируется на оборудовании для испытаний счетчиков и системах калибровки
Опыт работы в области испытаний однофазных и трехфазных счетчиков
Высокоточные, высокоточные и совместимые с умными счетчиками решения
Поддерживает как стандартизированный, так и индивидуальный дизайн системы
Доказанный опыт реализации проектов на рынках коммунальных услуг и за рубежом
Профессиональная техническая поддержка и инженерное обслуживание
